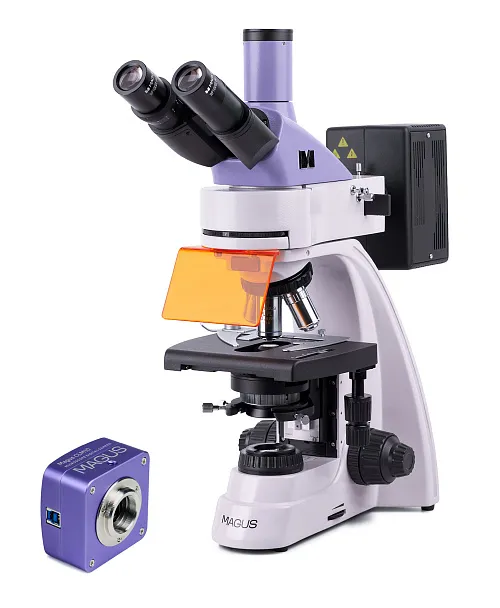

MAGUS Lum D400 fluoreszcens digitális mikroszkóp

A MAGUS Lum 400 fluoreszcens mikroszkópot – fluoreszcens (visszavert fényű) és világos látóterű (áteső fényű) mikroszkópos módszerekkel végzett – diagnosztikai és kutatási feladatokra tervezték. Opcionális tartozékokkal sötét látóterű, fáziskontrasztos és polarizációs technika is alkalmazható. A fluoreszcens mikroszkóp alkalmazási területei: DNS-elemzés, kórokozók tanulmányozása, egészségügyi és járványügyi felügyelet, törvényszéki vizsgálat stb.

Digitális kamera

A MAGUS CLM10 fluoreszcens és sötét látóteres mikroszkóp technikákhoz tervezett digitális kamera. A kamera 2,3 MP-es érzékelővel rendelkezik, és 1920х1200 képpont felbontású, realisztikus képeket állít elő. 40x, 60x és 100x objektívekhez érdemes használni. Közepes nagyítású objektívekkel történő megfigyelés esetén a kamera a finomabb részleteket is képes megjeleníteni.
A videó maximális felbontás mellett 120 képkockasebességgel rögzít. A videók akadásmentesek, a képkockák közötti átmenet lágy és finom. Az objektum mozgása valós időben, késés nélkül jelenik meg. Az osztálytermi bemutatókra is alkalmas kamera segítségével a mozgó objektumok könnyen megfigyelhetők.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebesség 10-szer gyorsabb, mint az USB 2.0 kamerák esetében. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.

Optikai elemek

Ez egy trinokuláris mikroszkóp: A binokuláris (kétszemlencsés) fejrész 30°-os szögben döntött, a háromszemlencsés tubusba pedig (külön megvásárolható) digitális kamera szerelhető. A szemlencsecsövek 360°-ban elforgathatók, így könnyen be lehet őket állítani a felhasználó magasságához megfelelően.

A forgatható szemlencsébe öt objektív helyezhető. Négy végtelen síkú akromatikus objektív tartozik hozzá. Ezek egyike – egy 40x-es nagyítású fluo objektív – fluoreszcens megfigyelésekhez készült. A világos látóterű mikroszkópos technikához 4x, 10x és 100x objektívek használhatók. A mikroszkóp nagyítási tartományán belüli extra nagyítás elérése érdekében a revolverfej szabad foglalatába további objektív szerelhető.

Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.

Megvilágítás

Fényvisszaverő forrásként egy 100 W-os higanygőzlámpa szolgál. A lámpaházon belül található, ami hatékony hőelvezetést biztosít: A lámpa hosszú üzemidő esetén sem melegszik túl. A lámpa három tengely mentén központosítható, biztosítva a munkaterület optimális megvilágítását. Ha cserét igényel, az izzó eltávolítása és beszerelése meglehetősen egyszerű. A higanygőzlámpa azért alkalmas fluoreszcens festékekhez, mert diszkrét csúcsokkal rendelkezik. A fényvisszaverő világítás négy gerjesztő szűrőt tartalmaz: ultraibolya (UV), ibolya (V), kék (B) és zöld (G).

Áteső fényforrás: 30 W-os halogén izzó. Elég fényes ahhoz, hogy bármilyen nagyítású objektívvel használhassa. A világítás színhőmérsékletének köszönhetően még a hosszú megfigyelések sem terhelik meg a szemet. A világítási rendszerben kondenzor is található. A (fáziskontrasztos vagy sötét látóterű) csúszka számára van egy horony.

Áteső és visszavert fény esetén Köhler világítási módszer használható. Ha ilyen világítás van beszerelve, a széleken nincs sötétedés, a minta jól látható, és a képhibák megszűnnek.

Tárgyasztal és fókuszáló mechanizmus

A mikroszkóp ergonomikus kialakítású, pozicionáló állvány nélküli tárgyasztallal rendelkezik. A visszavert fényben végzett megfigyeléséhez helyezzen fekete tárgyasztallemezt a tárgyasztalra a szórt fény kiküszöböléséhez. A mintatartó eltávolítható, és szükség esetén két csavar meglazításával kivehető. A fókuszállító gombok koaxiálisak, és a mikroszkóp mindkét oldalán megtalálhatók. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége, a finomfókusz pedig a fókusz beállítására szolgál.

Tartozékok

A MAGUS Lum 400 mikroszkóp további tartozékokkal – digitális kamerával, fáziskontraszt-eszközzel, polarizációs eszközzel, sötét látóterű kondenzorral, szemlencsékkel és objektívekkel, sötétlátótér- és fáziskontraszt-csúszkával – is felszerelhető. Objektumok méréséhez a konfigurációt kalibrációs tárgylemezzel egészítheti ki.

A mikroszkóp főbb jellemzői:

• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• Egyéb kutatási módszerek opcionális tartozékokkal: fáziskontraszt, egyszerű polarizáció, sötét látótér
• Háromszemlencsés fejrész háromszemlencsés tubussal digitális kamera beszereléséhez; 360°-ban elforgatható szemlencsecsövek
• Végtelen síkú akromatikus objektívek, köztük egy fluo objektív
• Fényvisszaverő fényforrás: 100 W-os higanygőzlámpa, áteső fényforrás: 30 W-os halogénlámpa
• Visszavert és áteső fényű Köhler világítási módszer
• Fluoreszcens szűrők: ultraibolya (UV), ibolya (V), kék (B), zöld (G)
• Ergonomikus tárgyasztal kivehető mintatartóval, pozicionáló állvány nélkül

A kamera főbb jellemzői:

• Fluoreszcens és sötét látóterű mikroszkópos technikához, 40x, 60x és 100x objektívekkel
• 2,3 MP-es felbontás, hogy magas nagyítási fokok mellett is részletgazdag képeket kapjon; alacsony zajszint, kis teljesítményveszteség
• 120 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• Globális zár a jel érzékelőről való gyors leolvasásáért, a kép nagyobb fényerejéért, valamint a mozgó objektumok megfigyelésekor a hibás optikai hatások elkerüléséért
• A SONY Exmor monokróm CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

A készlet tartalma:

• MAGUS CLM10 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás
• Higanygőzlámpa
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 19,8 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív, fluo: PL FL 40x/0,85 (rugós) SzM 0,42 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• UV-pajzs
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Higanygőzlámpa tápegység
• Tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív, fluo: PL FL 10x/0,35 SzM 2,37 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,80 ∞/0,17 SzM 0,46 mm
• Fáziskontraszt eszköz
• Sötét látóterű kondenzor
• Immerziós sötét látóterű kondenzor
• Sötét látótér csúszka
• Polarizációs eszköz
• Kalibrációs tárgylemez
