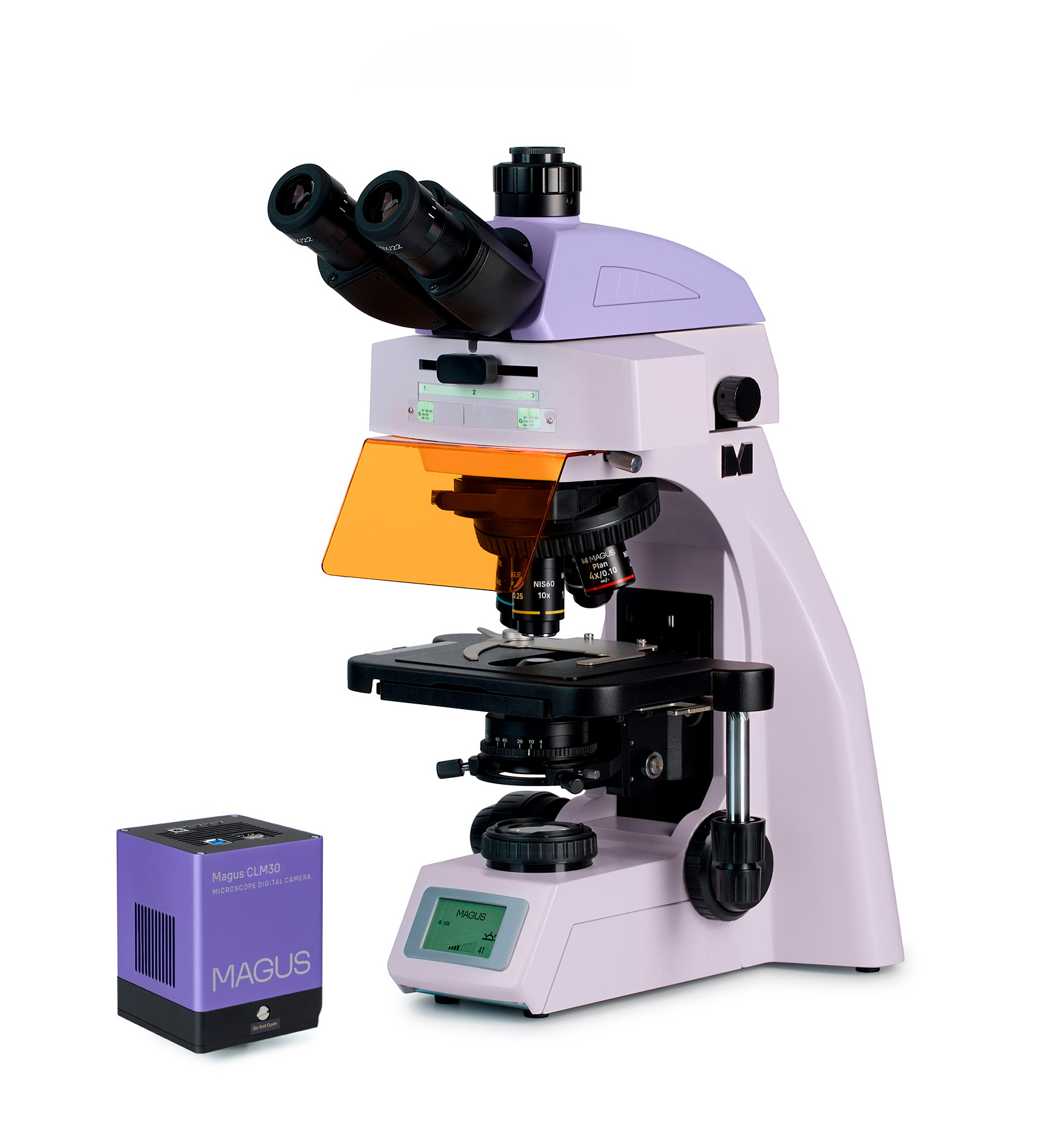

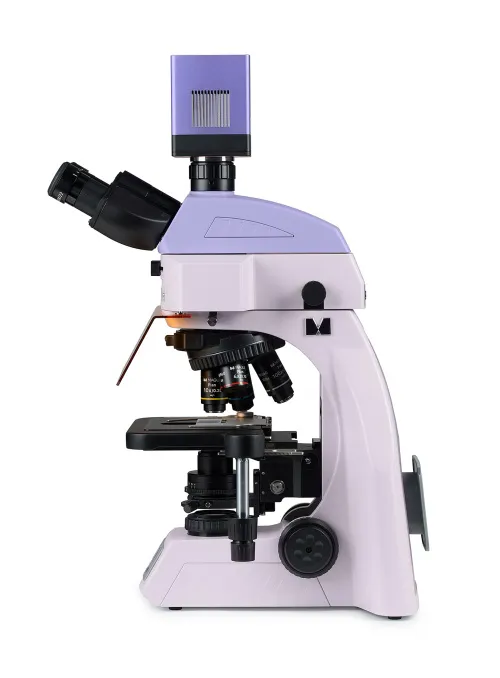

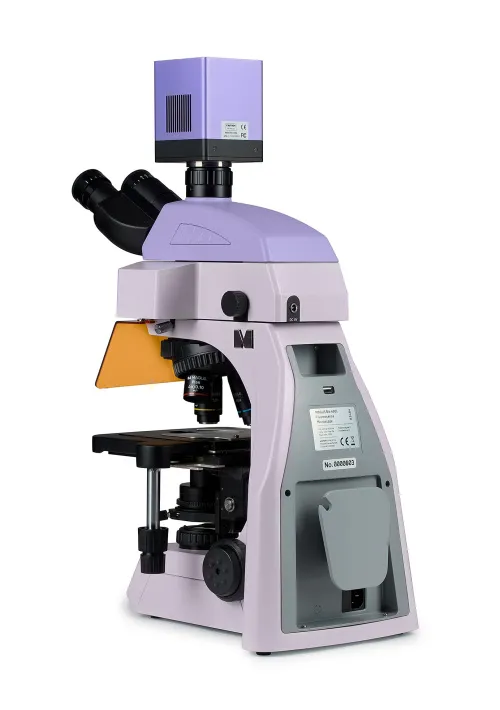

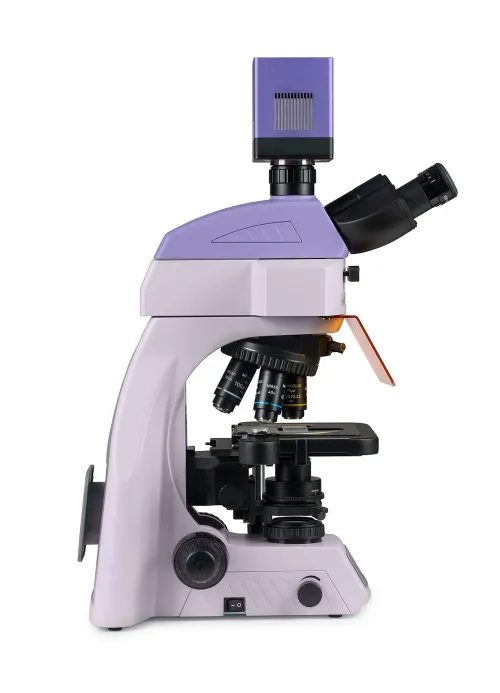

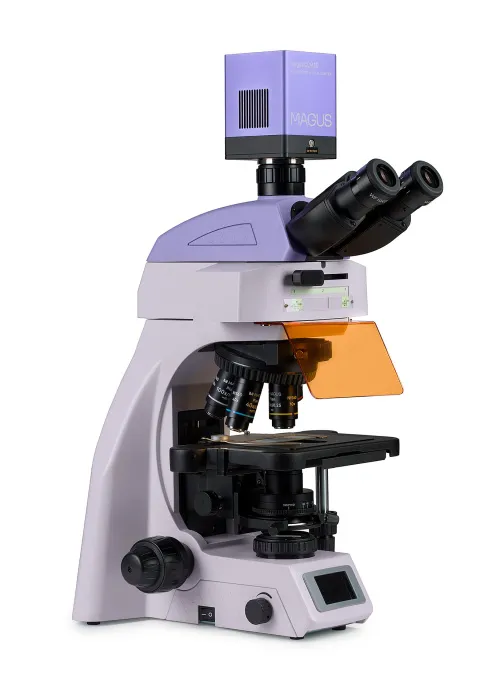

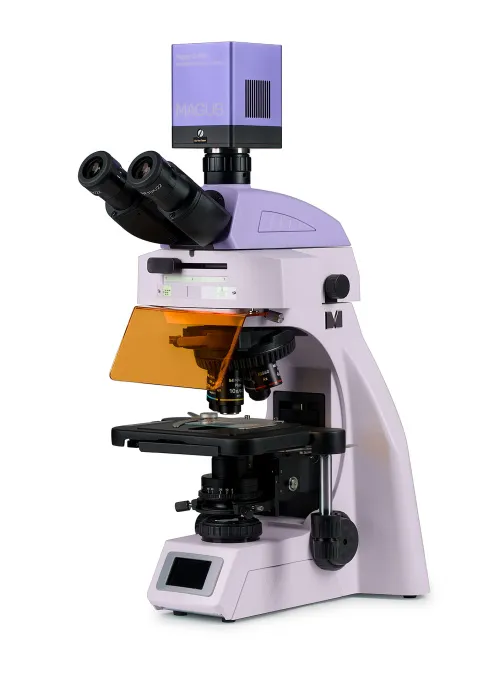

MAGUS Lum D450L fluoreszcens digitális mikroszkóp

A mikroszkópot úgy tervezték, hogy a mintákat visszavert fényben fluoreszcens technikával, illetve áteresztett fényben világos látótér technikával lehessen megfigyelni. Opcionális tartozékokkal sötét látótér, egyszerű polarizációs és fáziskontrasztos megfigyelés is lehetséges.
A kódolt revolverfej fenntartja a kényelmes fényerősséget az objektívek közti váltáskor. A mikroszkóp világításának intelligens vezérlése kényelmesebbé és gyorsabbá teszi a kutató mindennapi munkáját. Az "okos" funkciók segítségével a diákok könnyebben el tudnak helyezkedni a szakmában, és szerzik meg a szükséges szakmai tapasztalatot.
A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy adott részének megfelelő fénynek vannak kitéve. A MAGUS Lum D450L mikroszkóp esetén az objektumok kék és zöld fénnyel vannak megvilágítva. A kibocsátott fény hullámhossza nagyobb lesz, mint a gerjesztő fény hullámhossza. A minta zöldessárga, illetve piros fénnyel világít. Egyes minták maguktól is, míg mások csak fluorokróm kezelés után világítanak.
A mikroszkóp 8,3 MP felbontású, USB 3.0 interfésszel rendelkező kamerával rendelkezik. A kamera számítógéphez csatlakozik, és a képet annak képernyőjén jeleníti meg. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert.
A mikroszkópot orvosi intézményekben és laboratóriumokban, kutatószervezetekben, igazságügyi szakértői központokban, ipari és környezetvédelmi intézményekben, gyógyszergyárakban és oktatási intézményekben használják.

Digitális kamera

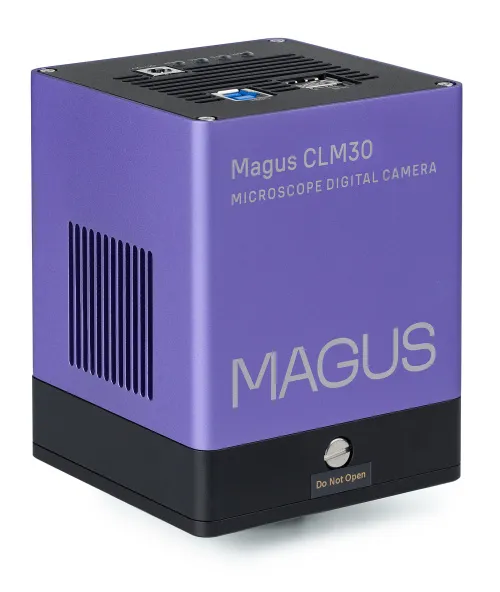

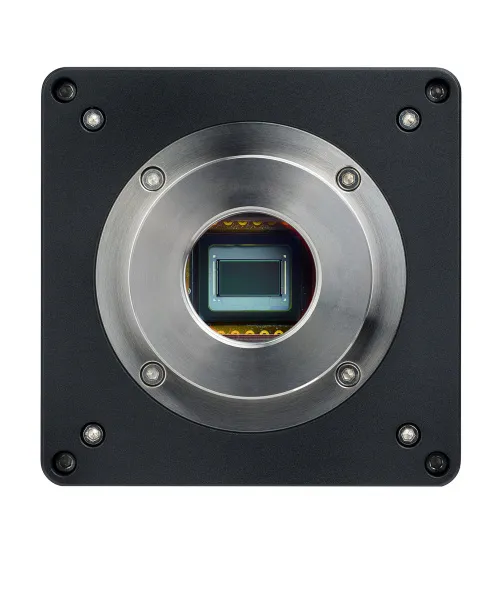

A MAGUS CLM30 fluoreszcens és sötét látóteres mikroszkóp technikákhoz tervezett digitális kamera. A nagy érzékenységű, alacsony zajszintű SONY Exmor CMOS érzékelő megbízható fluoreszcenciamegjelenítést biztosít még alacsony fluoreszcenciaintenzitás esetén is.
A kétlépcsős termoelektromos hűtőmodul hosszú expozíciók alatt hatékonyan csökkenti a termikus zajt.
A nagy fényérzékenység és az alacsony zajszint lehetővé teszi a záridők széles tartományának használatát, milliszekundumnyi tört részektől egészen egy teljes óráig. Ez sokoldalúvá teszi a kamerát számos mikroszkópos technikához: világos látótérhez, sötét látótérhez, polarizációs és fluoreszcens vizsgálatokhoz.
A 1/1,2"-es, 8,3 MP‑es érzékelő részletgazdag képeket ad 3840x2160‑as felbontásban.

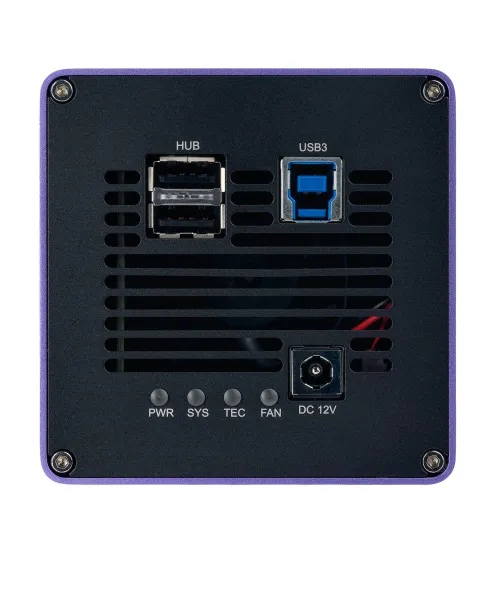

A kamera támogatja a nagy felbontású fotó‑ és videofelvételt, beleértve a 4K‑t is, és USB 3.0 csatlakozással gyors adatátvitelt és akadozásmentes valós idejű működést biztosít. Az összes képalkotási paramétert a MAGUS View szoftveren keresztül állíthatja, amely pontos vezérlést ad a záridő és a kép fényereje felett.
A MAGUS CLM30 kamerát a trinokuláris tubusba szerelik fel C‑menetes adapter segítségével.

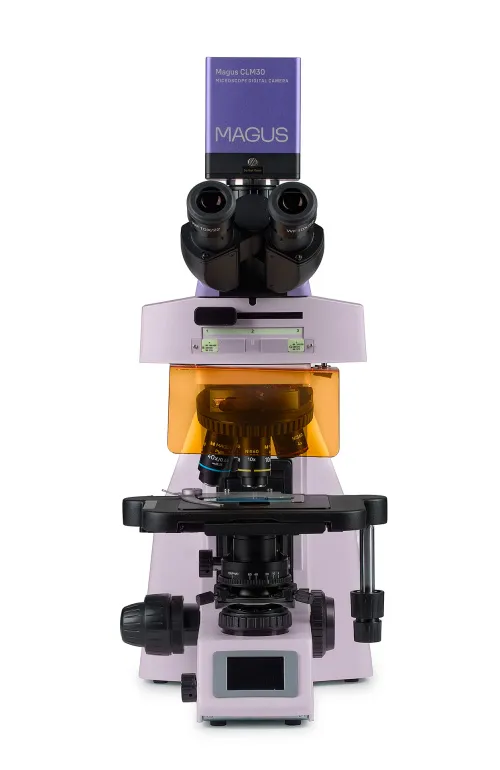

Mikroszkóp fejrész

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A szemlencsecsöveket a fejrész tengely körüli elforgatásával tudja feljebb vagy lejjebb állítani. A felhasználó a szemlencse magasságát a saját testalkatához igazíthatja.
A digitális kamera a háromszemlencsés tubusba van szerelve. A fénynyaláb fixen 50/50-es felosztású.
A függőleges tubus 0,55x nagyítást biztosít. A mellékelt 1x adapterrel párosítva a kameránál kapott végső nagyítás 0,55x. A látómező és a képernyőn megjelenő nagyítás kiszámításához minden objektívnél 0,55x össz-szorzót használj.
Az alapfelszereltséghez 10x/22 mm-es szemlencsék tartoznak dioptriaállítással és magas betekintési ponttal, amelyek szemüveggel is kényelmesen használhatók. Lapos gumi szemkagylók védik a szemüveget a karcolódástól.

Revolverfej és objektívek

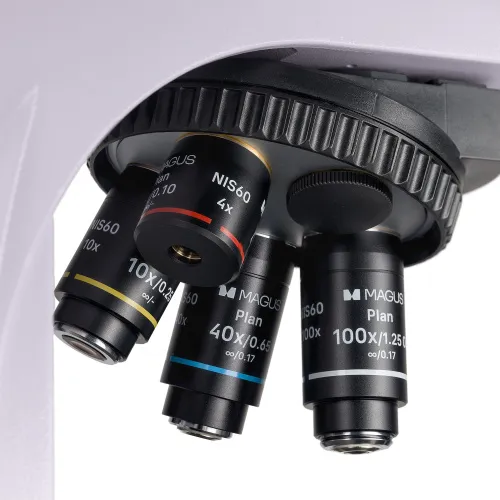

A kódolt revolverfej öt objektívnek biztosít helyet, és a belső rész felé néz: a felhasználó láthatja az optikai útvonalba illesztett objektívet, a tárgyasztal feletti terület pedig szabad marad. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A parfokális távolság 60 mm.
A megnövelt, 1,5 mm-es munkatávolsággal rendelkező 40x objektív további védelmet nyújt, hogy az elülső lencse ne érintkezzen az immerziós olajjal a revolverfej forgatásakor.
A revolverfej fölött egy dugóval lezárt nyílás található az analizátor beszereléséhez.

A fényerő kényelmes szinten tartása áteresztett fényben nagyításváltás közben

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Lum D450L, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Lum D450L növeli a felhasználó komfortérzetét, miközben időt takarít meg még akkor is, amikor a munka során gyakran kell a nagyítások között váltani.

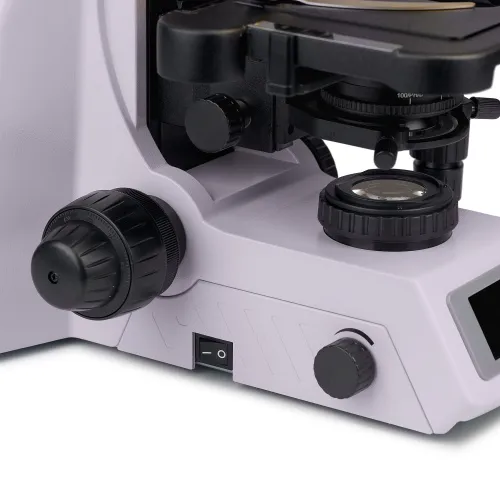

Fókuszáló mechanizmus

Koaxiális durva- és finomfókusz-állító gombok.
A durvafókusz-állító gomb a bal oldalon található. A finomfókusz-állító gombok mindkét oldalon megtalálhatók; a jobb oldali gombon speciális mélyedések találhatók az ujjak számára.
A bal oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

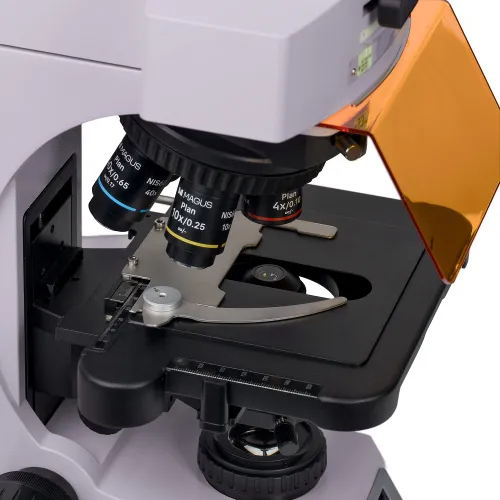

Tárgyasztal

A tárgyasztalon nincs X-tengelyes fogasléc, ami javítja az ergonómiát. A szíjhajtású mechanizmus lehetővé teszi a minta sima mozgását. A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók.
A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat.

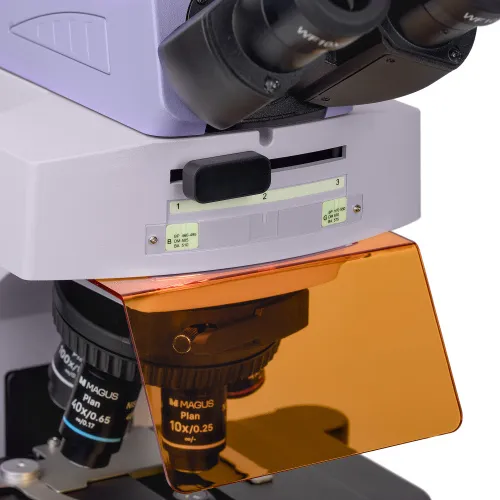

Az epi‑fluoreszcens megvilágító

Fluoreszcens gerjesztési fényforrás: 3 W‑os LED‑ek, két hullámhossz‑tartományhoz való szűrőkkel: kék (B) és zöld (G). A visszavert fényű megvilágító kapcsolóját balra vagy jobbra állítva kiválasztja a kívánt szűrőt. A kapcsoló középső állása a világos látótérben végzett megfigyeléseknek felel meg.
A LED-ek azonnal elérik a felhasználó által beállított fényerősséget. Huzamosabb ideig történő használat esetén sem hevülnek fel, és szükség szerint gyorsan kikapcsolhatók. Így könnyedén oda-vissza lehet váltani a világos látóterű technika és a fluoreszcens technika között. A LED élettartama 50 000 óra. Felsőoktatási célokra az LED-alapú fluoreszcencia ajánlott, mivel ez a legbiztonságosabb megoldás és alig igényel karbantartást.

Áteső fényű Köhler-világítás

A Köhler-világítás beállításával tovább javítható a minta képminősége. Ilyen világítással maximális felbontást érhet el minden egyes objektíven. A látómező egyenletes megvilágítása, a széleken sötétedés nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

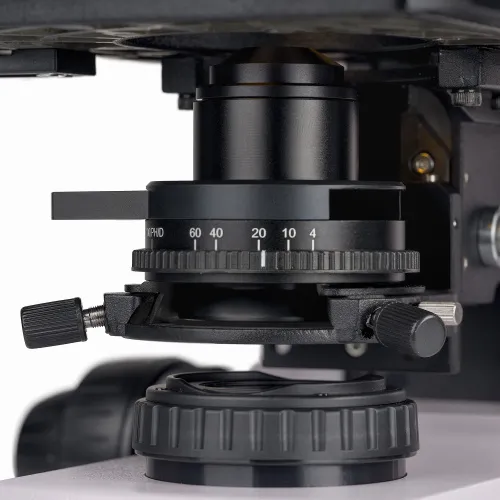

Kondenzor

A kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark.
A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzor testén az objektívek nagyításának jelölése, a gyűrűn pedig egy indikátorjelölés található. A egyes objektíveken a kontraszt eléréséhez ajánlott úgy elfordítani a gyűrűt, hogy a referenciajelölés megfeleljen az éppen használt objektív nagyítási jelölésének.
A kondenzoron található egy dugóval ellátott nyílás a sötét látóterű vagy a fáziskontrasztos csúszka számára. A megfigyelési módszer módosítása során a csúszkával idő takarítható meg.

Áteső fényes világítás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

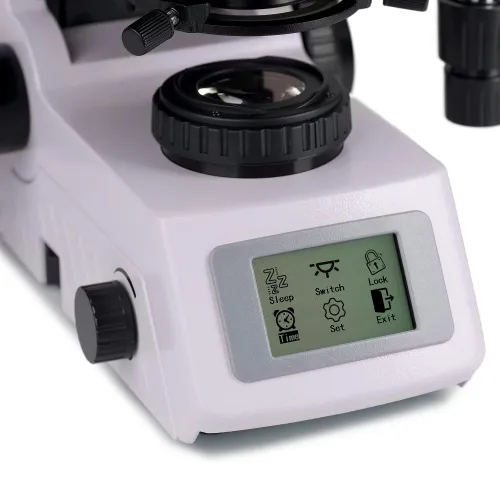

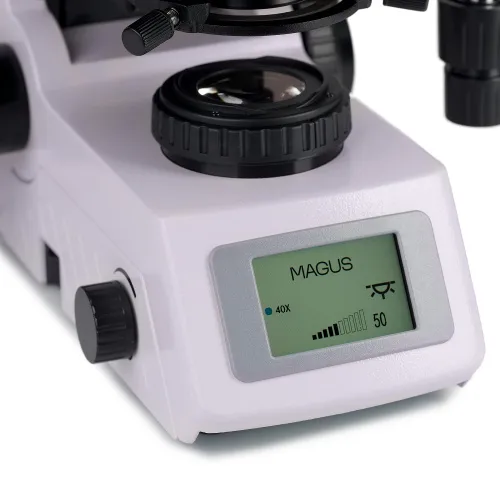

Állapotjelző LCD-képernyő

A mikroszkóp alján található LCD-képernyő megjeleníti az objektív nagyítását, a fényforrás fényerejét, valamint a működési módot ("alvó", "eco").
A kijelző és egyetlen vezérlőgomb segítségével a felhasználó beállíthatja a fényerőt, zárolhatja a fényerő-állítást, beállíthatja a Sleep módot és az automatikus kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában.
A MAGUS Lum D450L gondoskodik a felhasználó kényelméről munkavégzés során.
A mikroszkóp fejrészének elforgatásával a felhasználó úgy választhatja meg a látószög magasságát, hogy ne terhelje meg a hátát és a nyakát.
A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra.
A mikroszkóp minimális kézmozdulattal működtethető, mivel a tárgyasztalvezérlő kar és a finomfókuszálási kar ugyanazon a munkaterületen található.
A mikroszkóp speciális hordozófogantyúval van ellátva.
A kialakításnak köszönhetően a tápkábel rejtett helyen található, ami nemcsak a munkahelyi esztétikát javítja, hanem fokozza a mikroszkóp biztonságos hordozását, valamint leegyszerűsíti a készülék tárolását is.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre.
Az opcionális objektívek további nagyítást tesznek lehetővé.
A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket.
A fáziskontraszt-eszköz, a sötét látóterű csúszka és a polarizátor/analizátor készlet több kontraszttechnikát tesz lehetővé, így a világos látótérben láthatatlan mintákat is tanulmányozhatja.
A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Lum D450L a következő modellek alternatívája: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

A mikroszkóp jellemzői:

• Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• A háromszemlencsés fejrész függőleges tubussal a digitális fényképezőgép felszereléséhez és a megfigyelőhöz igazodó magasságállítással; a fénysugár 50/50 arányú felosztása
• Kódolt revolverfej: a fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• A visszavert fényű megvilágító két darab, különböző hullámhosszú, 3 W‑os LED‑et tartalmaz
• A látható fluoreszcencia gerjesztésére szolgáló szűrők: kék (B) és zöld (G)
• Áteső fényű világítás: energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED
• Áteső fényű Köhler-világítás
• Központosítható és állítható magasságú kondenzor, az objektívek nagyítási jelöléseivel
• Intelligens áteresztett fényvezérlő rendszer: automatikus fényerő-választás, fényerőzár, automatikus kikapcsolási időzítő és LCD-állapotkijelző
• A tárgyasztal X‑tengelyű pozicionáló fogasléc nélkül, hosszú vezérlőkarral a kényelmes kezelés érdekében
• Ergonomikus állvány hordozófogantyúval és a tápkábelek rejtett elhelyezése
• Kompatibilis, opcionális tartozékok széles választéka

Kamerafunkciók:

• 4x, 10x, 20x és 40x objektívekkel rendelkező világos látóterű mikroszkópokhoz
• 8,3 MP felbontás: kis nagyítású objektívekkel végzett megfigyelés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa
• 3840x2160 képpont felbontás esetén 45 képkocka/mp (fps), 1920x1080 képpont felbontás esetén pedig 70 képkocka/mp a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A Peltier elem hosszabb működés esetén is csökkenti az érzékelő hőmérsékletét és kiküszöböli a hőzajt. Ezért fényképezéskor hosszú záridő alkalmazható
• A SONY Exmor színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni
• USB 3.0 csatlakozófelület a gyors adatátvitelhez, ugrás vagy késedelem nélkül
• Szoftver fényképezéshez, videórögzítéshez, szerkesztéshez, képek külső kijelzőn való megjelenítéséhez, valamint lineáris és szögmérésekhez

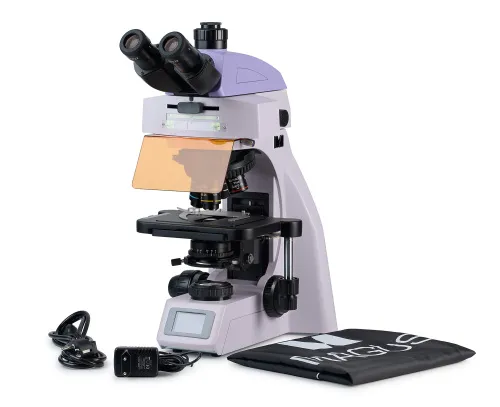

Csomag:

• MAGUS CLM30 digitális kamera (digitális kamera, USB-kábel, 12 V, 3 A hálózati adapter, hordtáska, USB-meghajtó illesztőprogrammal és szoftverrel, használati útmutató és garancialevél)
• Az állvány beépített tápegységgel, a látható fluoreszcenciához való visszavert fényű megvilágítóval, áteresztett fényű fényforrással, fókuszáló mechanizmussal, tárgyasztallal, kondenzorfoglalattal és forgófejjel rendelkezik
• Abbe kondenzor
• Epi-fluoreszcens tartozék
• Háromszemlencsés mikroszkópfej
• Sík-akromatikus objektív Plan 4x/0,10 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 10x/0,25 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 40x/0,65 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,25 olaj ∞/0,17 (rugós szerkezetű), parfokális távolság: 60 mm
• 10x/22 mm szemlencse nagy betekintési távolsággal és dioptriakorrigálással (2 db)
• Szemkagyló (2 db)
• C-foglalat adapter
• A mikroszkóp tápkábele
• Tápegység a fluoreszcens egységhez
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Sík-akromatikus objektív Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 20x/0,40 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív Plan 100x/1,10 ∞/0,17 víz, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektívek készlete: 4x, 10x, 20x, 40x, 100x (olaj); ∞/0,17; parfokális távolság 60 mm
• Fáziskontraszt eszköz: fáziscsúszkák, fázisobjektívek, központosító teleszkóp fogantyúval
• Fáziskontraszt eszköz: fáziskontraszt-kondenzor, fázisobjektívek, kiegészítő központosító teleszkóp
• Sötét látóterű csúszka
• Száraz sötét látóterű kondenzor NA 0,7–0,9
• Olajjal működő, sötét látóterű kondenzor NA 1,3–1,26
• Polarizátor-/analizátor-készlet
• A fekete tárgyasztallap
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
• C-foglalat adapter
• Monitor és digitális kamera HDMI-interfésszel
